Cyanoacrylaat kleuringsvloeistoffen

Na het zichtbaar maken van vingerafdrukken met cyanoacrylaatdamp kunnen kleuringsvloeistoffen gebruikt worden om het contrast van zwak ontwikkelde afdrukken en die op licht-gekleurde ondergronden te verbeteren. Deze kleuringsvloeistoffen kunnen opgebracht worden door middel van sproeien, onderdompelen, deppen, kwasten of door opbrengen met een pipet. Na afspoelen met water om de overmaat kleuringsvloeistof te verwijderen laat met het voorwerp drogen. Daarna wordt het onderzocht met behulp van een geschikte lichtbron en filterbril. De lichtbron zorgt ervoor dat de kleurstof die in de cyanoacrylaat is achtergebleven fluoresceert.

De filterbril absorbeert het licht van de lichtbron maar laat de fluorescentie van de kleurstof (die een langere golflengte heeft) door. Afhankelijk van het opgedampte voorwerp (dat niet zelf een fluorescentie moet vertonen in het gebied van de kleurstof), de lichtbronnen en camerafilters waarover men kan beschikken kan een keus gemaakt worden uit de onderstaande kleuringsvloeistoffen.



Basic Yellow 40

Basic Yellow 40 is een uitstekende kleurstof voor cyanoacrylaat, die fluoresceert onder blauw licht (gele bril/filters om de fluorescentie te bekijken). De oplossingen kunnen nog verder verdund worden.
Product #
Omschrijving
#
Toevoegen


B-85200
Basic Yellow 40, 100 ml oplossing (PE flesje)

B-85300
Basic Yellow 40, 500 ml oplossing (2 gram/liter in ethanol) in een sproeiflacon

B-85310
Basic Yellow 40, 500 ml oplossing (1 g/liter in water met detergent, CAST recept) in een sproeiflacon

B-85250
Basic Yellow 40, 25 g in een bruin glazen potje


IUPAC naam: 2-[7-(diethylamino)-2-oxo-2H-1-benzopyran-3-yl]-1,3-dimethyl-1H-benzimidazolium chloride
CAS-nummer: 12221-86-2 en 29556-33-0
Soort: Coumarin
Het methaansulfonaatzout (mesylaat) i.p.v. het chloride wordt ook Basic Yellow 40 genoemd en heeft CAS-nr. 35869-60-4. Werkt waarschijnlijk hetzelfde als het chloride.

Basic Yellow 40 (BY40) is een gele kleurstof van het type coumarin die fluoresceert onder blauw licht. De Basic Yellow 40 kleuringsvloeistof bestaat uit 2 gram BY40 opgelost in 1 liter ethanol (al of niet gedenatureerd). Het gebruik van fluorescerende kleurstoffen om cyanoacrylaat maakt meer vingerafdrukken zichtbaar dan cyanoacrylaat zelf (dan moet met denken aan twee keer zoveel).


Zwakke vingerafdrukken die niet of amper met het blote oog te zien zijn, zijn vaak wel gemakkelijk te zien en te fotograferen na kleuren met fluorescerende middelen. Ook wanneer een oppervlak een lichte kleur heeft of transparant is een fluorescerende kleuringsvloeistof als BY40 heel effectief gebleken.

Voordat de kleuringsvloeistof wordt opgebracht is het belangrijk dat de cyanoacrylaat op het opgedampte voorwerp de tijd heeft gekregen om goed uit te harden. Anders worden de verse cyanosporen weggewassen, of deels weggewassen door de kleuringsvloeistof. Wacht hier dus enige tijd mee, kleur de voorwerpen bijvoorbeeld pas de volgende dag.


Sommige oppervlakken worden aangetast door de BY40 kleuringsvloeistof. Een goed voorbeeld zijn bedrukte polyetheen tassen waarvan de opdruk vaak doorloopt met polaire oplosmiddelen als ethanol. Gebruik in dat geval een andere kleuringsvloeistof (bijvoorbeeld Rhodamine 6G in petroleum ether).

De Basic Yellow 40 oplossing kan verdund worden, bijvoorbeeld een factor 20, om minder achtergrondkleuring te geven. Er hoeft dan minder lang nagespoeld te worden met water. Een 1 op 20 verdunde oplossing BY40 kan gemaakt worden door 25 ml van de B-85300 oplossing aan te vullen met 475 ml ethanol.


De procedure om voorwerpen te behandelen is simpel. Breng de vloeistof aan op het opgedampte voorwerp door middel van sproeien, gieten, kwasten of deppen. Laat het even in contact met het voorwerp (10 seconden tot maximaal 1 minuut) en spoel daarna de overmaat vloeistof weg met water. Wees voorzichtig met de te behandelen voorwerpen om de vingerafdrukken niet te beschadigen. Om kalkvlekken na het opdrogen te voorkomen is een laatste spoeling met gedemineraliseerd of gedestilleerd water aan te bevelen. Afhankelijk van de grootte van het voorwerp kan het lastig zijn om de omgeving schoon te houden.


Als het voorwerp is opgedroogd kan (verder) gezocht worden naar vingerafdrukken met voldoende details om bewijswaarde te hebben en die dus fotografisch vastgelegd moeten worden. Hiervoor moet er een geschikte lichtbron aanwezig zijn die violet of blauw licht geeft (ca. 400-450 nm) geeft. Gele brillen en camerafilters (long-pass filters die een "cut-on" golflengte hebben in de range 490 tot 515 nm of interferentiefilters in die range) kunnen gebruikt worden om de fluorescentie te bekijken en te fotograferen. Een typische combinatie is 440 nm van een Polilight (gedowntunede 450 nm) met een OG495 filter.
Houd er rekening mee dat onze ogen een tijdje nodig hebben om te accommoderen aan het soms zwakke licht om de fluorescentie te kunnen zien. Om ook heel zwak fluorescerende sporen te kunnen vinden kan het nodig zijn om eerst een tiental minuten in het donker of bij rood licht te zitten voordat met het fluorescentieonderzoek begonnen wordt. Een camera "ziet" vaak meer dan wij zelf.

Geschiedenis

Toen cyanoacrylaat zijn intrede deed eind jaren 70, begin jaren 80 van de vorige eeuw (zie bijvoorbeeld het Fingerprint Source Book [1], hoofdstuk 3.10.1 en referentie 4) waren er al heel snel kleuringsvloeistoffen voor cyanoacrylaat. Roland Menzel [2] wordt genoemd als degene die al in 1983 Rhodamine 6G opgelost in methanol voorstelde als fluorescerend kleuringsmiddel. Omdat begin jaren 80 er vragen rezen of Rhodamine 6G carcinogeen zou kunnen zijn (achteraf is gebleken van niet) en methanol als oplosmiddel te gevaarlijk werd geacht ging de Home Office Scientific Research and Development Branch (HOSDB) op zoek naar een ander middel ([1], hoofdstuk 3.1.6, p. 235). Hieruit kwam BY40 (een kleurstof gebruikt voor textiel) in ethanol naar voren als een goed alternatief. Het werd opgenomen in de eerste "Manual of Fingerprint Development Techniques" [3] en is gebleken een van de meest effectieve fluorescerende kleurstoffen voor cyanoacrylaat te zijn.


Referenties en voetnoten

[1] Fingerprint Source Book, Chapter 3, p. 3.SF.3 (p. 582), 2022; UK Government Publication.
[2] Menzel, E.R., Burt, J.A., Sinor, T.W., Tubach-Ley, W., Jordan, K.T., "Laser detection of latent fingerprints: Treatment with glue containing cyanoacrylate ester," Journal of Forensic Sciences 1983, Vol. 28, nr. 2, p. 307. DOI: 10.1520/JFS11511J)
[3] Kent, T. (editor), Manual of Fingerprint Development Techniques, eerste druk, ISBN 0 86252 230 7, 1986.
[4] Hahn, W.; Ramotowski, R., "Evaluation of a Novel One-Step Fluorescent Cyanoacrylate Fuming Process for Latent Print Visualization", Journal of Forensic Identification, 2012, Vol. 62, nr. 3, p. 279-298.




Basic Red 14

Basic Red 14 is een rode kleurstof die fluoresceert onder groen licht. De achtergrondkleuring is wat sterker dan die van Basic Yellow 40. Excitatie (opwekken van de fluorescentie) gebeurt met groen licht van rondom de 530 nm. Het dan benodigde camerafilter laat dan licht door vanaf ca. 590 nm (rood).
Product #
Omschrijving
#
Toevoegen


B-85450
Basic Red 14, 500 ml oplossing (1,5 g/liter in water, isopropanol, methylethylketon) in een sproeiflacon

B-85400
Basic Red 14, 500 ml oplossing (2 g/liter in ethanol) in een sproeiflacon

B-85410
Basic Red 14, 500 ml oplossing (1 g/liter in water met detergent, CAST recept) in een sproeiflacon

B-85455
Basic Red 14, 10 gram in een bruin glazen potje


Naam:
2-[2-[4-[(2-cyanoethylmethylamino]phenyl]ethenyl]-1,3,3-trimethyl-3H-Indolium, chloride
CAS-nummer: 12217-48-0

Voor het maken van een werkoplossing los 1,5 gram [1] of 2 gram [3] Basic Red 14 op in 1 liter ethanol (of gedenatureerde ethanol).


Onze formulering [2] op waterbasis is:


1,5 gram Basic Red 14
750 ml water
150 ml methylethylketon (MEK)
100 ml isopropanol (IPA)


Referenties en voetnoten

[1] HOSDB, Fingerprint and Footwear Forensics Newslettter, November 2007, Publication No. 59/07.
[2] Gebaseerd op de Rhodamine 6G formulering beschreven in de AFP Workshop Manual
[3] Fingerprint Visualisation Manual (CAST/Home Office 2014)



Ardrox

De fluorescentie van de kleurstof in de Ardrox-kleuringsvloeistof wordt opgewekt met lange golf UV (365 nm) licht. Een minpunt van Ardrox is dat de fluorescerentie van de ermee behandelde sporen op langere termijn (in de loop van maanden) langzaam verdwijnt.
Product #
Omschrijving
#
Toevoegen


B-89100

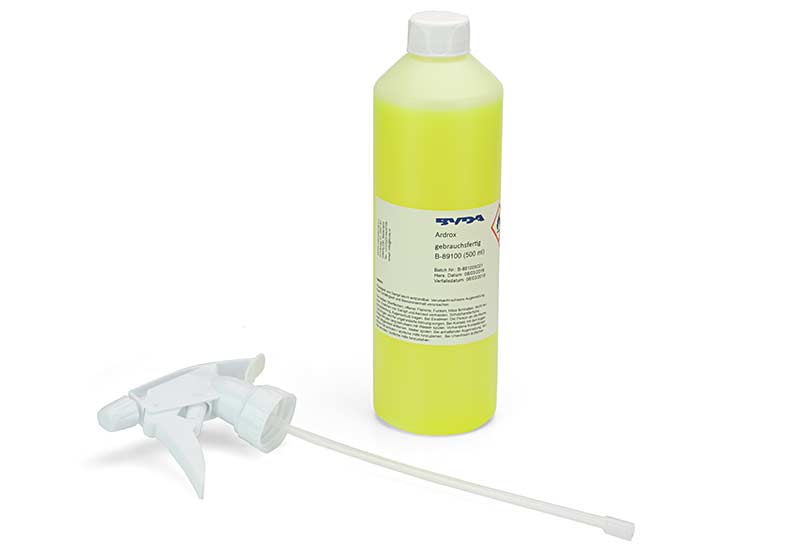

Ardrox kleuringsvloeistof voor cyanoacrylaat, 500 ml in een sproeiflacon



Safranine O

Safranine O is een kleurstof voor cyanoacrylaat, die fluoresceert onder groen licht (rode bril/filters om de fluorescentie te bekijken). De oplossingen B-84100/84200 zijn sterk geconcentreerd en dienen voor gebruik sterk verdund te worden (met ethanol). De fluorescentie is minder sterk als die van Basic Yellow 40.
Product #
Omschrijving
#
Toevoegen


B-84100
Safranine O kleurstofoplossing, 100 ml in PE flesje

B-84200
Safranine kleurstofoplossing, 500 ml (4 gram/liter in ethanol) in een sproeiflacon


Naam: 3,7-diamino-2,8-dimethyl-5-phenylphenazinium chloride, Basic Red 2
CAS-nr: 477-73-6
De Safraine O oplossing B-84100 en B-84200 bevatten 4 gram Safranine O (Basic Red 2) per liter in gedenatureerde ethanol. Deze concentratie is te hoog om fluorescerende vingerafdrukken te krijgen bij het kleuren van cyanoacrylaat. De fluorescentie wordt grotendeels geabsorbeerd door de Safranine O die dan in de cyanoacrylaat komt. Die zal dan ook gekleurd zijn (licht rood). De oplossingen dienen daarom verdund te worden met ethanol.

Safranine O kan gebruikt worden in een concentratie van circa 0,1 gram (verdunning 1:40) tot 0,002 gram per liter (verdunning 1:800). Een oplossing van 0,1 g/l Safranine O kan gemaakt wordne door 25 ml B-84100 of B-84200 te verdunnen met 975 ml ethanol. Een oplossing van 0,002 g/l Safranine O kan gemaakt wordne door 20 ml van de 0,1 g/l oplossing te verdunnen met 980 ml ethanol.

Safranine O fluoresceert met groen licht (ongeveer in de range 470-560 nm). Het heeft een maximum absorptie bij 530 nm (in 50%-ige ethanol). Rode filters zijn nodig voor het fotograferen (bijvoorbeeld OG590).


Safranine O oplossing in maatcylinder


Rhodamine 6G

Rhodamine 6G is een bijzonder sterk fluorescerende kleurstof voor cyanoacrylaat. Net als Safranine wordt de fluorescentie met groen licht opgewekt. De oplossing B-84500 is op basis van petroleumether (inkten op polyetheen draagtassen lopen hier niet mee door) en hoeft niet met water nagespoeld te worden.
Product #
Omschrijving
#
Toevoegen


B-84500
Rhodamine 6G kleurstofoplossing, op basis van PE, 1 liter

B-84550
Rhodamine 6G kleurstofoplossing, 500 ml (op basis van water, IPA, MEK) in een sproeiflacon

Naam: Rhodamine 6G, 2-[6-(ethylamino)-3-(ethylimino)-2,7-dimethyl-3H-xanthene-9-yl]benzoëzuur, ethylester, Basic Red 1
CAS-nr.:989-38-8


Sudan Black (Solvent Black 3)

Sudan Black is een niet-fluorescerende kleurstof in een ethanol/water mengsel, die ook wel voor cyanoacrylaat gebruikt wordt (bijvoorbeeld voor fluorescerende ondergronden of wanneer de ondergrond net als het spoor fluorescerend geworden is door een fluorescerende kleurstof).
De kleur die verkregen wordt is blauw tot zwart (afhankelijk van de sterkte van de kleuring).

Product #
Omschrijving
#
Toevoegen


B-87000
Sudan Black kleurstofoplossing, 500 ml in PE spuitfles (met stop)

B-87010
Sudan Black kleurstofoplossing (CAST recept met PGME), 500 ml in PE spuitfles (met stop)

B-87200
Sudan Black poeder, 25 gram



Naam: (2,2-dimethyl-1,3-dihydroperimidin-6-yl)-(4-phenyldiazenylnaphthalen-1-yl)diazene, Solvent Black 3, Fat Black HB
CAS-nummer: 4197-25-5
C.I.-nummer: 26150
